Электропроводка укладывается в трубах (пластмассовых и стальных) только в том случае, если не рекомендуется использование иных методов прокладки. Трубный тип проводки используется для защиты провода от повреждений, а также защиты изоляции от влияния неблагоприятных условий. Если требуется защита от механических повреждений, то такой трубопровод может быть негерметичным. Но для защиты провода от внешних воздействий атмосферы он непременно должен быть пыле- и влагонепроницаемым. Герметичность обеспечивается уплотнением соединительных мест трубопровода между собой, их соединения с ответвительными коробками и разными электроприборами.

Особенности монтажа

Чтобы избежать перегрева пластмассовых и стальных трубопроводов их нужно прокладывать ниже отопительных труб. При пересечении расстояние до проводки не должно быть меньше 50 мм, а если используется параллельная прокладка, то 100 мм.

Трубы из стали прокладываются таким образом, чтобы не допустить в них скапливания влаги. Для ее стока на горизонтальных участках прокладывают трубы с некоторым уклоном по направлению к коробке.

В пластмассовых и стальных трубах также можно разместить и изолированные незащищенные провода типа ПВ, ПРТО, АПРТО, АПВ и др. Минимальным сечением жил, проводящих ток, может быть 1 мм2 для медных, а для алюминиевых 2,0 мм2. Монтаж в трубах нужно производить так, чтобы если необходимо, провода можно было бы извлекать и заменять.

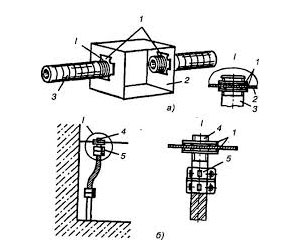

Соединения и ответвления проводов в трубах запрещается производить, это производится только в коробке. Укладка проводки в стальных трубах может производиться и при скрытой, и при открытой и при наружной прокладке. Стальные трубы используют, когда не разрешается прокладка провода без труб, но запрещается применение неметаллических труб.

Правила монтажа

Прежде чем производить монтаж трубы нужно очистить от загрязнений, ржи и заусенцев. Для того чтобы защитить от коррозии оболочки на кабелях и проводах, трубы, которые прокладываются открыто, окрашиваются снаружи (также можно и внутри) или применяются трубы из оцинковки.

При скрытой прокладке (в бетоне) снаружи трубы не нужно красить для лучшего сцепления с раствором. Гофрировка (смятие) труб при изгибании по углам не разрешается. Не советуется изгибать трубы на угол меньше 90 градусов, поскольку при сложных конфигурациях и большой протяженности трубопровода будет сложно протаскивать проводку. По этой же причине радиус изгиба ограничен: при укладке труб скрыто радиус может быть не меньше 6 наружных диаметров, если прокладка открытая или один изгиб, то не менее 4 диаметров. Если трубы прокладываются в бетоне, то радиус – не менее 10 диаметров.
