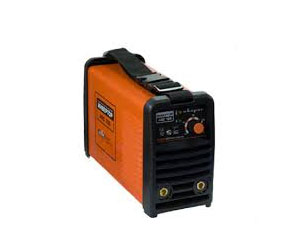

Сварочный аппарат, предназначенный для электродуговой, имеет две составные части — источник питания, который принимает от бытовой сети напряжение, а также сварочный узел. В момент мгновенного касания электродом места соединения возникает искра (пробой) воздушного промежутка. В данный момент сварщик должен, с одной стороны, успеть убрать разогретый электродный конец от детали из металла, чтобы не допустить его прилипания, а с противоположной стороны, сохранить расстояние между деталью и электродом таким, чтобы осталась дуга.

Что такое дуга?

Дуга – это долговременный электрический разряд между областью сварного шва предмета (дуговой зоной) и концом электрода. Температура области катода на электроде составляет более 3000 градусов, при сравнительно небольшом показателе разности потенциалов — 20-25 В. Сначала при зажигании дуги пробивается воздушный промежуток электронами, после чего, в течение доли секунды, процесс становится стабильным в дуговом промежутке, благодаря ионизации молекул газов электронами, появляется также проводимость ионов. В качестве стабилизатора горения дуги выступает испаряющаяся и плавящаяся обмазка электродов.

Электрод во время сварки плавится под влиянием высокой температуры. На конце его образуется капля металла, отрывающаяся и переносящаяся на металл обрабатываемого предмета. При этом до 95% электрода переносится, остальное расходуется на брызги и пары. Величина капель и быстрота их появления зависит от того, какую величину показывает сила тока, какова длина дуги и диаметр электрода, а также от прочих условий процесса. Электроды имеют покрытие в виде оболочки, которая образует шлак. Поэтому капли металла не замыкают промежуток дуги во время его прохождения.

Источник питания

Трансформатор служит основным видом источника питания системы для сварки. Он предназначен для уменьшения однофазного сетевого напряжения с 220 В до требуемой отметки для сварки – до 80 В. Из-за особенных условий работы трансформатора необходима предельно большая отдача мощности на момент сварки. Трансформаторы для сварки ориентированы на большую силу тока, в бытовых конструкциях она составляет не более 200 А. Трансформатор в простейшем случае можно применять, подключая его напрямую к электродам.

Улучшение свойств аппарата

Чтобы улучшить характеристики сварочного аппарата, применяются разного рода дополнительные элементы цепей. Одним из самых распространенных способов увеличения устойчивости дуги считается включение сопротивления в качестве балласта. Его иначе называют «балластником», который изготовляется из проволоки с высоким сопротивлением. Полученное, таким образом, сопротивление помогает смягчить вольтамперную составляющую всего трансформатора.
